作者：钱建林 王英明 周春东 沈晓红 马建林
一、简介
FTTH网络建设的经济环保特性,近几年受到高度关注。从中心机房到办公室客户端,无论是室内和室外光纤光缆，均以最符合成本效益的方式设计、安装。从这个角度来看，弯曲不敏感光纤（BIFs）和超弯曲不敏感光纤（UBIFs）是一个关键的光纤技术， 技术改进催生了创新的光缆设计和使用安装技术。实现弯曲不敏感和超弯曲不敏感特性是不够的，关键在于具有弯曲不敏感特性的同时，保留G.652.D光纤的相关特性，兼容已建网络的一致性。改进的弯曲性能作为附加功能，不损害G.652.D光纤任何其他参数特性。早在2006年， 第一代弯曲不敏感光纤同时兼容G.657.B和ITU - T标准 建议的G.652.D。而在2008年，推出了UBIF 超弯曲不敏感光纤 具有高端弯曲性能，同时仍然兼容完全符合国际标准的G.652.D光纤。 经过对弯曲不敏感光纤的标准化更新， 新的光纤类型现在已经产生。
二、更新的弯曲不敏感光纤
2009年11月，ITU - T建议修改了G.657弯曲损耗不敏感单模光纤和接入网光缆，以纳入最新的光纤光缆产品研究成果。更新后的ITU - T G.657光纤，改进的弯曲性能将进一步降低光纤到户（FTTH）成本。同时保持终端到终端的光纤一致性，受到当前市场的关注。 新的ITU建议完全保留原有的A和B 类结构，兼容以前G.657版本。新的G.657建议如图1所示。
图1 ITU - T G.657版本＃2的结构示意图（11/2009）
以前的ITU - T G.657A光纤被重新命名为A1。同时创建了比A1弯曲性能更优越的A2类，A类弯曲不敏感单模光纤的特性完全兼容G.652.D 光纤。以前 ITU - T G.657.B类光纤已被重新命名为B2。 新的子类B3得到承认，现在需要更严格的弯曲半径（下调至5毫米），B类主要在极端情况下应用。B类特殊的弯曲性能需求，没有限制一定要兼容G.652.D光纤特性。 G.657.B3光纤具有较低模场直径，或不同的结构。
图2所示为最新研发的S型弯曲不敏感单模光纤和S型超弯曲不敏感单模光纤UBIF（虚线 ），实线表示最新的ITU - T的G.657 弯曲不敏感单模光纤。
图2 最新G.657.A2 G.657.B3和S-BIF S-UBIF光纤各种弯曲半径与弯曲损耗
随着S-UBIF（S型超弯曲不敏感单模光纤）研发成功，解决了一些在最苛刻的多住户单元（MDU）环境中的施工、使用问题。S-BIF（S型弯曲不敏感单模光纤）和G.657.A2光纤，具有优良的弯曲损耗性能及成本优势，日益受到市场欢迎，迅速在市场上取得重大成功。订单大量增加是基于这类光纤与G.652.D宏弯特性兼容，同时极大减小了微弯损耗。室内和室外光缆的安装创新，详叙于下。
三、安装技术创新
利用G.657.A2弯曲不敏感单模光纤。
1、基本原理
在图3中，展示了绿色环保FTTH部署中典型的成本支出分配示意。
图3 FTTH部署中典型的成本支出分配
由图3可见一个重要的事实是：工程布放成本（工人工作及安装），相对于无源材料成本及有源设备成本，其比重较大。因此在工程布放、安装技术方面的任何改进，对于减少FTTH网络用户的总成本（TCO）都是十分重要的。可以通过设计新的光缆结构，甚至将材料成本轻微的增加，将极大的减小劳动强度，最终结果都将使用户成本下降。
2、可回收的光纤单元光缆解决方案
在这种解决方案中，使用了G.657.A2弯曲不敏感单模光纤设计、 创新的安装技术。正如前面章节提到的，弯曲不敏感单模光纤涵盖G.652.D光纤的所有功能，同时提供较好的宏弯和微弯性能。这意味着弯曲不敏感单模光纤具有好的挠性，抗拉，弯曲，分枝特性，让安装操作简单，没有传输信号损耗。利用弯曲不敏感单模光纤所提供的优点，已开发出系列的特殊光缆，包括可回收的光纤单元光缆，如图4所示。这些光纤单元的特性几乎和微管内光缆相同。他们设计得足够柔软灵活，便于操作。而同时有足够的硬度，在很长的距离内回收作为分枝连接线，也可通过小的微管气吹安装。
图4 可回收光缆原理图
现已设计和开发了带护套的光缆和分支光纤单元及配套的分纤盒。光缆护套上随时可以打开一个窗口如图4所示。光纤单元暴露在外，外界因素可能产生干扰。 因此，分纤盒用于保护光缆打开的窗口部份。分纤盒必须具有防水和气密性， 创造一个安全，高效的空间，实现光纤单元中的光纤分支。 同时设计了光缆开窗口的专门工具，这种工具可以去除所有人为的错误，减少任何可能损害光纤的错误，减少了安装所需的工作时间，大大增加了可能的拉，推的距离。分纤盒可以在非常小的空间使用，这使得它适用于室内和室外使用，它巧妙地存储光纤单元，以确保一个非常干净和有序的工作区间。
3、用于室外布放的可回收光纤单元光缆解决方案
用于室外布放的可回收光纤单元光缆解决方案， 最初是用于城市下水道。相关技术使用在管道和直埋光缆。目前该技术已被广泛用于室内光缆的部署。在室外的光缆部署过程中，涉及外部设备装配的研究。 在早期阶段，弯曲不敏感单模光纤主要用于室内多急弯及转角比较多的环境之中。 使用计算机网络建模分析，可以将新的光缆解决方案与其他光缆解决方案进行比较。因此，由大量的计算机网络建模分析模型可得知：可回收光纤单元光缆解决方案，展示出自己的优点，可回收光纤单元光缆与传统的直埋、管道光缆施工成本相比具有明显优势。计算机网络建模分析的研究结果如图5所示。

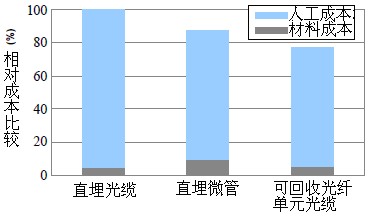

图5 可回收光纤单元光缆与传统的直埋、管道光缆施工成本相比
如图5所示，可回收光纤单元光缆与传统的直埋、管道光缆施工成本相比，在室外光缆布放工程中的成本下降节省清楚可见。以 50，000户典型的FTTH光缆布放工程为例，这个图表反映成本只与室外光缆布放网络部分的下线光缆部份相关。
可回收光纤单元光缆比较其他一些室外光缆的解决方案，材料成本有一定的增加。 但是劳动力成本明显下降，其值高达24％。图5所示由于劳动力成本明显大于材料成本，可回收光纤单元光缆总体优势在网络解决方案下线部份，相当于降低成本10-20％。
4、室内可回收光纤单元光缆解决方案
可回收光缆解决方案，利用智能绘图技术还实施了一个室内的解决方案。该技术使用特制的可回收垂直布线光缆运行（上升），从在建设的切入点室内光交箱，直线上升到顶层（图6）。
图6 多用户可回收光纤单元光缆室内明道立管解决方案，
这些独特的垂直布线光缆内充满了小的光纤束单元，光纤束单元可以是一根光纤或多根光纤。在较高楼层有意截断（可达20米以上），然后回收，使其用于较低的楼层。有意截断的光纤束单元可以用于客户的住所或拼接到室内引入光缆。这种室内可回收光纤单元光缆解决方案，提供了一个在每个楼层部署光缆的有效方法。 这也意味着在许多工程中，它可以用来减少熟练劳动成本，在安装过程中节省时间。
该解决方案的提升，甚至可以在提供光缆前，在光纤单元前端安装好连接器，在室内布线盒中进行一站式连接布放。
这种方案促进弯曲不敏感单模光纤应用，从楼层分纤盒到用户室内的任何回路中，布放更为灵活。分纤盒的发展，在于室内可重新接入开合， 紧凑安装和好的气密性。它是用来将光纤单元中光纤分枝到任何一个楼层客户光纤接线盒。可互换插入各种分枝光缆直径具有六个出口，室内可回收解决方案的分纤盒，兼容所有的垂直布线光缆。
四、新的紧凑型光缆设计
利用G.657.A2弯曲不敏感单模光纤。
1、设计依据
FTTH网络部署，包括无源光网络整个环路，从中心机房到用户的住所基础设施。光缆可安装在管道或微管之中,可以直埋或架空安装。另一个关键方面, 光纤到户的网络部署存在许多分散点，类似于城域网或长途网络。在世界各地的许多国家，光纤基础设施的致密化，服务用于光纤到户的需求，以至驱动大芯数、小型化光缆的需求上升,要求更加高密度的连接设备。但根据现行标准的执行与常见的安装要求和惯例接轨，均成为制约因素。但是弯曲不敏感单模光纤利用这种机会提供新的优势，无论是在宏弯和微弯性能方面。
2、微型光纤单元技术

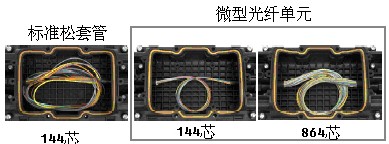

光缆尺寸取决于它的结构：保护类型，光纤单元数，光纤芯数。微型光纤单元技术的使用，已表明比标准松套管截面的尺寸缩小70％。此外，微型光纤单元提供另外一个优势，是光纤比较容易交接。标准松套管技术需要专用工具接触到光纤，微型光纤单元可以直接用手指剥离出光纤单元中的光纤。该项功能具有很大的优势 大量减少安装时间。最后，微型光纤单元的刚度远小于常规松套管的刚度。因此完全消除了分纤盒内，光纤扭结的风险，可以十分方便的卷绕在光纤交接箱内。如图7所示，大芯数光纤单元相比常规松套管光纤单元，更容易、更安全卷绕在光纤交接箱内。在图7中，左边的图片显示的是144芯常规松套管光纤盘绕状况，而在右边显示的图片是144芯及864芯微型光纤单元卷绕状况。
图7 微型光纤单元与标准松套管光纤光交箱中的比较
将G.657.A2弯曲不敏感光纤，用于微型光纤单元解决方案。提高了纤芯数，光缆没有任何衰减增加的风险，温度达-30℃，减少楼层分纤盒在人孔及交接箱中的拥挤状况。 微型光纤单元技术与常规松套管技术相比，安装速度提高了33％，直接影响到FTTH网络建设。
3、高密度光纤单元解决方案
为确保光缆截面进一步缩小，为了进一步减少光纤单元本身的大小，微型单元技术得到了改进，同时保持相同的光纤数量。可以通过降低光纤的大小。由于石英玻璃的大小是完全正常化（包层 石英玻璃直径符合国际IEC标准60793-2-50）125μm， 唯一调整了涂层的尺寸大小。进行了相应的影响分析，并优化涂层物理性能和每一层的尺寸，使用双层涂层技术。设法将光纤整体大小包括着色层，从250微米减少为200μm的涂层及着色层，减少20％ （图8）。
图8 减小光纤尺寸示意
光纤外径尺寸缩减小,可以得到与常规G.652.D光纤相同甚至更好的微弯性能。
微型光纤单元中含有12芯光纤，光纤横截面降低了20％。基于这种概念设计的720芯光缆外径仅为16毫米，经测试光缆的所有性能符合光缆标准。使用弯曲不敏感单模光纤 G.657.A2，完全与G.652.D光纤兼容，可以减小光纤整体外径大小为200μm。因此光缆的容纤能力大大提高，光缆结构更加紧凑。具有常规G.652.D光纤光缆的相同性能。
试验表明：通过减小光纤外径从而减小光缆尺寸，在同一地点现有的管道中，安装更多的光纤数量的光缆是完全可能的。
如图9所示：
设管道内径： ODd （1）
用2根相同外径光缆放入管道中： ODc <½ * ODd （2）
用3根相同外径光缆放入管道中： ODTc= 6 /（3 + 2√3）* ODc （3）
由公式（3）可见，在相同管道中，放入3根光缆，光缆外径尺寸ODTc至少要减小7％，
图9 利用G.657.A2性能降低光纤尺寸减少光缆外径管道容纤能力提高50％
如图9所示，将光缆的直径减少7％，光缆仍然具有相同的光纤数量，管道容纤能力提高50％。 新研发的200μm涂层光纤，充分利用G.657.A2弯曲不敏感单模光纤的微弯特性及优化光纤保护涂层特性，达到了总体积减小10％这个最低限度的要求，完全兼容G.652.D光纤。
4、大芯数微型光纤单元光缆特性
光纤单元光缆尺寸的减少，没有牺牲产品质量及光学特性。200μm涂层的G.657.A2弯曲不敏感单模光纤技术参数全部合格。720芯光纤单元光缆主要技术和环境试验条件和结果列于表1。
试验符合IEC 60794-1-2的标准要求。
值得注意的是，温度循环试验后进行5天老化试验。在85℃和1550 nm和1625 nm衰减结果显示在 图10和11。试验时的衰减变化非常低（低于+ / - 0.02分贝），即使在1625 nm波长。 这证明光缆的结构设计正确及200微米光纤抗微弯的优越性，尽管G.657.A2光纤涂层的厚度减少。

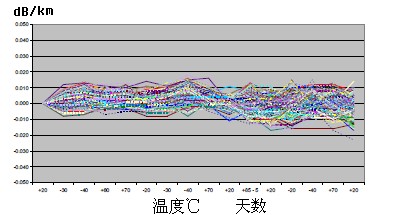

图10 720芯光纤体积减小光纤单元光缆：衰减变化（dB/km）在1550 nm处 温度循环老化后的5天 85℃
图11 720芯光纤体积减小光纤单元光缆：衰减变化（dB/km）在1625 nm处 温度循环老化后的5天 85℃
五、G.657.A2弯曲不敏感单模光纤现场处理
弯曲不敏感单模光纤一个至关重要的优势，在于它的优点可以转化为创新的室内和室外光缆设计及前面段落详细叙说的安装技术。但这些优势都不能抵消，当熔接到同类型光纤或其他G.652.D光纤时，在现场安装过程中可能遇到的困难。当然，这与现有的现场装备有效性相关。为了验证这种状况，已经进行了广泛的熔接测试，熔接了250微米常规光纤及200μm的涂层光纤，采用最常见的顶级生产厂家提供的熔接机进行试验测试。熔接试验涉及弯曲不敏感单模光纤250微米到同类型光纤和不同厂家生产的普通G.652.D 。

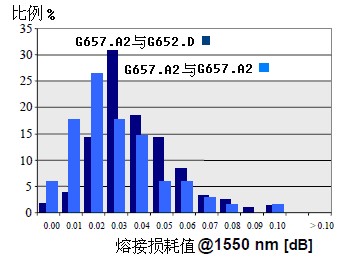

图12 S-G.657.A2弯曲不敏感单模光纤熔接结果
图12代表了所有熔接试验结果的统计，无论G.657.A2弯曲不敏感单模光纤是与同型号光纤熔接或是与G.652.D光纤熔接。 试验了300个接头,检测结果显示：与同型号光纤熔接时，平均损耗为0.03dB，与G.652.D光纤熔接时平均损耗为0.04dB。熔接机是市场上排名前5名制造商推出的熔接机。这样的平均熔接损耗和熔接损耗的分布宽度非常低，这些数据足以证明 在实际应用中G.657.A2弯曲不敏感单模光纤，可以作为普通G.652.D光纤处理。

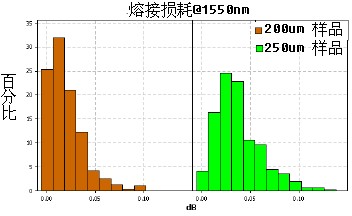

图13 S型G.657.A2 200μm涂层光纤的熔接结果
如图13所示200微米光纤熔接性能与250微米光纤的熔接性能相近。所有测试接头中，97.5％低于0.10dB，与250微米涂层光纤具有相同的分布。
六、结论
G.657.A2弯曲不敏感单模光纤，对于光缆的创新设计和安装解决方案，具有革命性的推动作用。 现已开发了完全符合G.657.A2标准的弯曲不敏感单模光纤，其任何特性指标均符合G.652.D单模光纤的相关标准要求，并具有较好的宏弯和微弯特性。外径优化为200μm的弯曲不敏感单模光纤，与常规250μm外径的光纤，同样具有好的现场处理和安装特性。
基于G.657.A2光纤独特的性能，已将其用于光缆的创新设计和安装解决方案之中。本文中，详细叙述的可回收光纤单元光缆解决方案，在光纤到户的网络部署中，减少连接时间和复杂性，可用于室外和室内环境，从而为扩建网络降低了总的建设成本。还描述了如何在用200微米涂层弯曲不敏感光纤，形成的微型光纤单元技术上，缩小光缆外径尺寸。在现有光缆管道内，将容纤能力增加50％。以至可以避免土建工程、道路交通的干扰，从而降低工程成本和环境影响。 总之，G.657.A2弯曲不敏感单模光纤，是光纤到户光缆解决方案中的最好选择之一。无论在技术、经济和环境方面均具有一定的优势，同时不牺牲普通G.652.D光纤任何参数性能。在FTTH工程建设中，G.657.A2光纤的创新设计不但优化工程安装方案，还兼容已安装基础网络，以至降低网络的测量成本，如OTDR的单向测试，显著改善光纤到户网络铺设施工的总成本。
