一、 概述
光纤到户（FTTH）是近年来发展最迅速的市场，也是未来光通信技术发展的最终模式。要实现FTTH的发展，最重要的是解决“最后一公里”的关键技术问题，蝶型引入光缆正是在这最后一公里的主流应用光缆，其主要应用于离用户最近的通信配线箱到最终用户的线路段，是直接实现由室外敷设到室内的新型光纤光缆。能为用户提供理想的高带宽，是语音、数据和视频“三网合一”的最佳解决途径，可适合FTTH多种应用环境和应用场合，解决线路施工中的环境适应性问题、现场接续问题和后期维护。
自2008年“中国FTTH元年”以来，中国电信等国内运营商大力推进“光进铜退”，拉开了国内FTTH规模化应用的大幕，使蝶型光缆开始大规模应用。以烽火公司为例：2009年，烽火通信牵头起草了蝶型光缆产品的通信行业标准——YD/T 1997-2009《接入网用蝶型引入光缆》；承担的“FTTH和3G光缆产业化”项目获批武汉市科技局重大科技专项；2010年1月，烽火通信独家中标国内首个省级运营商蝶型光缆集采项目——广东电信FTTH光缆项目；2010年3月，烽火通信蝶型引入光缆获得行业首张泰尔认证证书；2010年5月烽火通信在中国电信首次蝶型光缆集采中拔得头筹。
随着蝶型光缆的大量使用，其接入方案也成为FTTH建设的重要环节，本文主要介绍了蝶型引入光缆的施工环境和使用要点。
二、常见的几种蝶型引入光缆
常见的蝶型引入缆有以下三种：以室内应用为主的蝶型引入光缆、自承式蝶型引入光缆、管道式蝶型引入光缆。
图1 室内型蝶型引入光缆
图2 自承式蝶型引入光缆
图3 管道式蝶型引入光缆
三、施工与使用
1、裁缆
通常蝶型光缆采用的是Ф400～Ф600mm收线盘具，盘长为1km～4km不等，通常工程人员需要按设计要求在电信仓库对盘装光缆分好线，施工人员领取短段的光缆，方便在楼层上下穿行。在光缆的分线及后续的使用过程中，要注意光缆的拉力不要超出光缆的最大可承受力，金属型光缆可承受拉力为200N（即20kg），非金属型为80N。因此在施工使用时应轻拉轻放，拉力不要超过此数值。光缆敷设完毕后应释放张力保持自然状态。

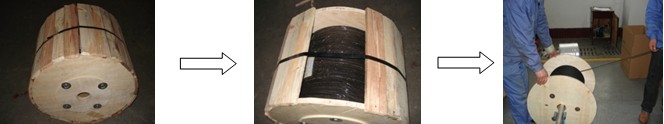

图4 蝶型光缆裁线方法
由于普通盘具在光缆施工时较为笨重，造成较大的人力消耗，为使整个光缆施工过程更加便利，图5对蝶型光缆的包装形式也进行了改进，它采用箱式包装，每箱500米，类似目前的五类线。纸箱包装比原有包装有四大优势：（1）包装规整，能最大程度利用储运空间，节省物流成本；（2）重量轻（5.5kg/箱），便于装卸储运等物流作业；（3）长度一致，便于流转过程中的收发货统计管理等工作；（4）独特的成圈方式，单人即可方便实现现场裁线。
图5
2、室内用蝶型光缆的敷设
可以根据用户要求，采用沿墙、楼梯井明布的方式，也可将蝶型光缆沿地脚线、波纹管内暗槽布放，而不影响美观。
布放蝶型光缆时，楼内有预埋管的，尽量从预埋管里面穿放碟型光缆到分线箱或终端；楼内没有预埋管时，一般采用明布PVC线槽的方式，从分线箱内引出碟型光缆，通过PVC线槽将光缆引入到下级分线箱或线路终端。线缆布放时应自然平直，不应产生扭绞、打圈的现象，不应受外力的挤压和损伤。分线箱引出的用户线缆应贴标签，标明编号，标签书写清晰、端正、正确，标签选用不易损材料。
蝶型光缆采用的是抗弯曲光纤，但光缆加强件一般是FRP或单圆钢丝，有一定硬度和弹性，特别是FRP具有脆性，使用时应避免猛烈弯折，防止产生不可逆的变形甚至折断。固定光缆时的长期弯曲半径不宜小于30mm。所有穿放光缆的线管（金属或非金属）均应符合通信行业标准YD/T206.1～YD/T206.29-1997中规定的质量要求，不得有歪斜、扭曲、断裂、飞刺和破损等缺陷。
下图为几种典型的光缆敷设方式：

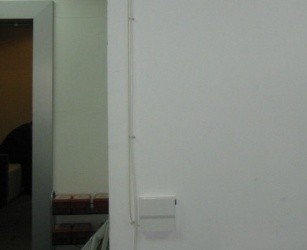

图 6 墙面布线 图 7 室内墙踢脚
布线至终端盒或交接箱时，应根据光缆接续需要对蝶型光缆A、B两端进行预留。预留光缆绑扎整齐美观，避免交叉打扭，盘留弯曲直径在30cm～40cm之内，绑扎要采用小型扎线进行绑扎，绑扎松紧度应适中，并在墙体上设置二个固定点上（膨胀螺丝）对盘留光缆进行固定，防止盘留光缆摆动。楼层光分线箱一端预留1米；用户光缆终端盒一端预留0.5米。
图10 交接箱预留 图11 终端盒预留
4、光缆的撕裂与分纤
蝶型光缆的开剥通常采用撕裂法（图12），对于GJXH型号的光缆，由于金属、LSZH材料以及光纤之间的粘接力较小，因此采用环切法拉出护层（图13）也比较方便。
蝶型光缆在楼道分线箱、ONU终端箱以及光纤面板上可以通过熔接或冷接方式成端。撕裂光缆时，先用刀片（或直接用指甲）从光缆中间分开，让光纤与加强单元独立开来，两边的护层应与各自的加强件成为一个整体，避免护层与加强件分离；若光纤嵌入护套内，应先将其从护套内剥离出来：剥离光纤时，不要过猛过快，角度不能太陡，应让光纤顺着光缆护层方向与护套缓慢分离，防止中缝毛刺将光纤着色层或涂层损伤。

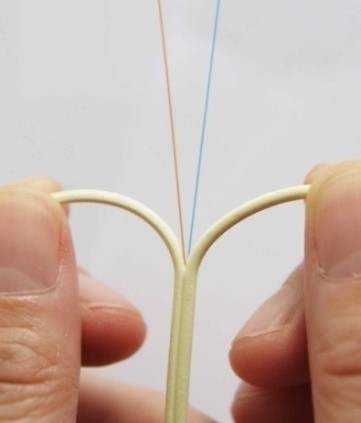

图12 撕裂法 图13 环切法
5、自承式蝶型光缆的应用和施工金具
对于自承式蝶型光缆，应用较多的是东南亚、南美地区。自承式蝶型光缆的裁线、布放、预留、开剥和熔接作业与室内非金属型蝶型光缆大致相同。施工时将光缆金属加强件与光单元剥离、剪断，金属加强件通过收紧器固定在入户光缆挂钩（位于电杆上或墙上）上（图14），剩余光缆剥离金属吊线后，非金属光缆单元部分引入室内。
图14
墙上：每户用1个墙上挂钩和1个光缆张紧器紧固光缆吊线（图15）。
光纤到户（FTTH）是近年来发展最迅速的市场，也是未来光通信技术发展的最终模式。要实现FTTH的发展，最重要的是解决“最后一公里”的关键技术问题，蝶型引入光缆正是在这最后一公里的主流应用光缆，其主要应用于离用户最近的通信配线箱到最终用户的线路段，是直接实现由室外敷设到室内的新型光纤光缆。能为用户提供理想的高带宽，是语音、数据和视频“三网合一”的最佳解决途径，可适合FTTH多种应用环境和应用场合，解决线路施工中的环境适应性问题、现场接续问题和后期维护。
自2008年“中国FTTH元年”以来，中国电信等国内运营商大力推进“光进铜退”，拉开了国内FTTH规模化应用的大幕，使蝶型光缆开始大规模应用。以烽火公司为例：2009年，烽火通信牵头起草了蝶型光缆产品的通信行业标准——YD/T 1997-2009《接入网用蝶型引入光缆》；承担的“FTTH和3G光缆产业化”项目获批武汉市科技局重大科技专项；2010年1月，烽火通信独家中标国内首个省级运营商蝶型光缆集采项目——广东电信FTTH光缆项目；2010年3月，烽火通信蝶型引入光缆获得行业首张泰尔认证证书；2010年5月烽火通信在中国电信首次蝶型光缆集采中拔得头筹。
随着蝶型光缆的大量使用，其接入方案也成为FTTH建设的重要环节，本文主要介绍了蝶型引入光缆的施工环境和使用要点。
二、常见的几种蝶型引入光缆
常见的蝶型引入缆有以下三种：以室内应用为主的蝶型引入光缆、自承式蝶型引入光缆、管道式蝶型引入光缆。
图1 室内型蝶型引入光缆
图2 自承式蝶型引入光缆
图3 管道式蝶型引入光缆
三、施工与使用
1、裁缆
通常蝶型光缆采用的是Ф400～Ф600mm收线盘具，盘长为1km～4km不等，通常工程人员需要按设计要求在电信仓库对盘装光缆分好线，施工人员领取短段的光缆，方便在楼层上下穿行。在光缆的分线及后续的使用过程中，要注意光缆的拉力不要超出光缆的最大可承受力，金属型光缆可承受拉力为200N（即20kg），非金属型为80N。因此在施工使用时应轻拉轻放，拉力不要超过此数值。光缆敷设完毕后应释放张力保持自然状态。
图4 蝶型光缆裁线方法
图5
可以根据用户要求，采用沿墙、楼梯井明布的方式，也可将蝶型光缆沿地脚线、波纹管内暗槽布放，而不影响美观。
布放蝶型光缆时，楼内有预埋管的，尽量从预埋管里面穿放碟型光缆到分线箱或终端；楼内没有预埋管时，一般采用明布PVC线槽的方式，从分线箱内引出碟型光缆，通过PVC线槽将光缆引入到下级分线箱或线路终端。线缆布放时应自然平直，不应产生扭绞、打圈的现象，不应受外力的挤压和损伤。分线箱引出的用户线缆应贴标签，标明编号，标签书写清晰、端正、正确，标签选用不易损材料。
蝶型光缆采用的是抗弯曲光纤，但光缆加强件一般是FRP或单圆钢丝，有一定硬度和弹性，特别是FRP具有脆性，使用时应避免猛烈弯折，防止产生不可逆的变形甚至折断。固定光缆时的长期弯曲半径不宜小于30mm。所有穿放光缆的线管（金属或非金属）均应符合通信行业标准YD/T206.1～YD/T206.29-1997中规定的质量要求，不得有歪斜、扭曲、断裂、飞刺和破损等缺陷。
下图为几种典型的光缆敷设方式：
图 6 墙面布线 图 7 室内墙踢脚
图8 空调排水管 图9 墙面钻孔
3、光缆预留布线至终端盒或交接箱时，应根据光缆接续需要对蝶型光缆A、B两端进行预留。预留光缆绑扎整齐美观，避免交叉打扭，盘留弯曲直径在30cm～40cm之内，绑扎要采用小型扎线进行绑扎，绑扎松紧度应适中，并在墙体上设置二个固定点上（膨胀螺丝）对盘留光缆进行固定，防止盘留光缆摆动。楼层光分线箱一端预留1米；用户光缆终端盒一端预留0.5米。
图10 交接箱预留 图11 终端盒预留
蝶型光缆的开剥通常采用撕裂法（图12），对于GJXH型号的光缆，由于金属、LSZH材料以及光纤之间的粘接力较小，因此采用环切法拉出护层（图13）也比较方便。
蝶型光缆在楼道分线箱、ONU终端箱以及光纤面板上可以通过熔接或冷接方式成端。撕裂光缆时，先用刀片（或直接用指甲）从光缆中间分开，让光纤与加强单元独立开来，两边的护层应与各自的加强件成为一个整体，避免护层与加强件分离；若光纤嵌入护套内，应先将其从护套内剥离出来：剥离光纤时，不要过猛过快，角度不能太陡，应让光纤顺着光缆护层方向与护套缓慢分离，防止中缝毛刺将光纤着色层或涂层损伤。
图12 撕裂法 图13 环切法
对于自承式蝶型光缆，应用较多的是东南亚、南美地区。自承式蝶型光缆的裁线、布放、预留、开剥和熔接作业与室内非金属型蝶型光缆大致相同。施工时将光缆金属加强件与光单元剥离、剪断，金属加强件通过收紧器固定在入户光缆挂钩（位于电杆上或墙上）上（图14），剩余光缆剥离金属吊线后，非金属光缆单元部分引入室内。
图14

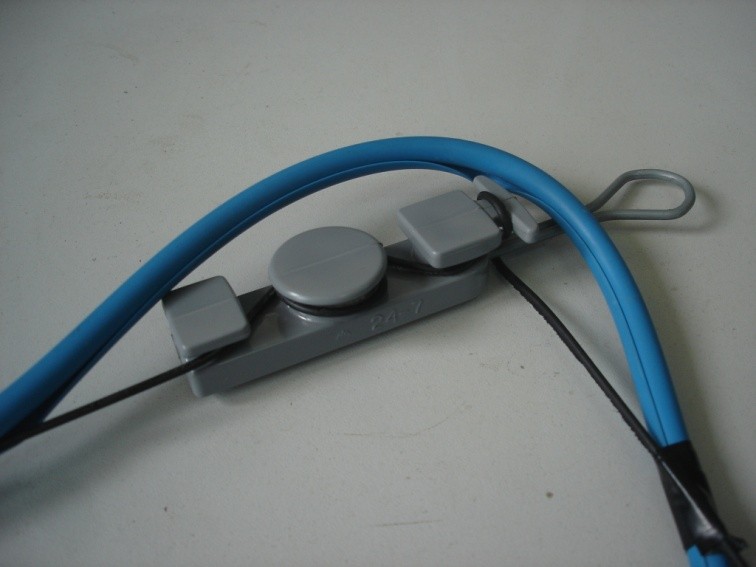

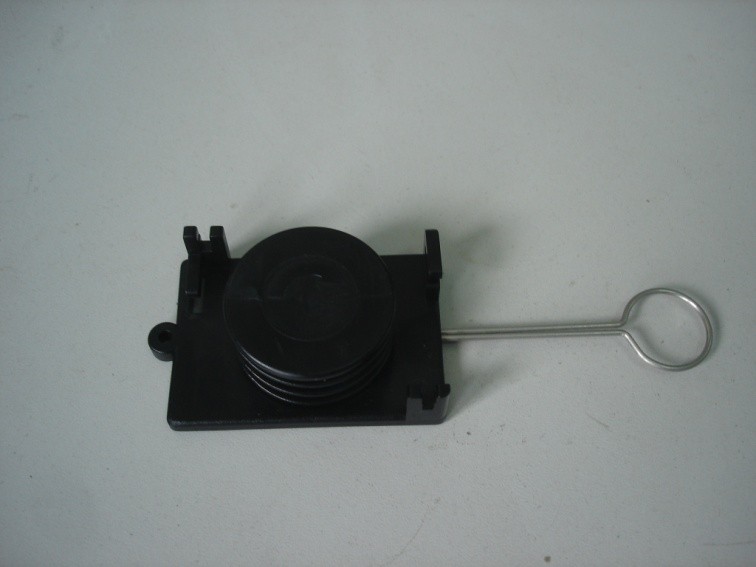

图15 两种钢丝紧张器
电杆上：电杆挂钩1套用来固定所有引入光纤DP盒的所有光缆，光缆自承吊线用光缆张紧器紧固。墙上：每户用1个墙上挂钩和1个光缆张紧器紧固光缆吊线（图15）。
