作者：沙和鸣 龙清钧 卢浩
一、免压接光纤活动连接器的应用、原理
目前的光纤活动连接器采用压接的方式固定插头与光缆之间的拉力，但由于目前市场在价格方面的压低，对品质控制的要求没有相应的跟进，导致部分品质隐患，如：压接不牢，在施工中易拉脱；压接太紧，在对接时，光纤不能自由后移，光纤产生微弯，导致衰减不合格，等等。同时由于运营商的快速发展，施工人员的培训不能及时跟进，导致部分人员对光纤活动连接器不了解，在施工中当电线对待，直接拉连接器的插头，致使此类异常发生的概率也大为提高。
深圳市特发信息光网科技针对此类品质问题，对产品进行针对性的改进。在不改变目前现有的光纤活动连接器的光学性能、机械性能、环境性能、燃烧性能、使用寿命等性能的基础上，优化工艺，简化生产流程，开发出免压接光纤活动连接器。
深圳市特发信息光网科技为达到上述设计要求，首先设计专用的散件，再依据生产普通光纤活动连接器的工艺、流程生产。该工艺彻底克服了光纤活动连接器由于压接不紧，导致在施工中连接器被拉脱的现象；同时也克服了光纤活动连接器在压接时，由于压接太紧，光纤不能自由后移，导致衰减不合格的现象。此种工艺的设计，也可以降低消耗，即，在常规光纤活动连接器在生产时，由于员工的注意力不集中，压接模具尺寸偏差、磨损，新人的操作不到位等因素，产生压接不合格。同时我们也考虑到拉力，我们采用螺旋式结构，将芳纶、外皮采用螺旋的方式夹在散件上，该拉力可以达到10kg以上；此种产品的设计适合单、双芯光缆，分支光缆等光缆；此种产品的设计适合SC光纤活动连接器；在成本上与目前市场上的成本持平。
免压接光纤活动连接器，它满足常规光纤活动连接器的性能的同时，方便布线、操作简便。同时在生产时，简短、省人力，减少品质异常的概率。
二、特殊光缆（PBR）产品简介
PBR（Pressive bending resistance）跳纤，是用PBR材料制造室内单芯或双芯光缆，使用该种抗弯耐压光缆制造尾纤/跳纤，缩小尾纤/跳纤弯曲半径，节省设备尾纤/跳纤的盘绕空间，增强尾纤/跳纤的抗压能力。
目前使用的光纤尾纤/跳纤其弯曲半径大（30mm），直角弯曲能力差，抗侧压能力差，尾纤在设备中盘绕形成压线或直角弯曲的情况下，光纤受侧向压力会导致光通信信号的减弱甚至中断。而使用PBR材料制造跳纤光缆，最小弯曲半径可达5mm，角弯曲能力比普通光缆提高近100倍；使尾纤/跳纤的抗侧压能力与普通尾纤相比提高近30倍，与铠装跳纤抗侧压能力相当。使用PBR光纤尾纤/跳纤，其设备上面的尾纤存储空间的利用率得到提升，避免了由于光纤压线或直角弯曲而导致的光通讯信号减弱或通信中断的现象。
1、PBR跳纤光缆的制造工艺
光纤的涂覆保护层使用特选的PBR紧包材料进行保护，提高抗弯、抗侧压能力。由图1可以看出，紧套内层较软，可以隔离外部作用力，使光纤犹如在空心管中，并且在去除紧套时，可避免损伤光纤。
图1 PBR跳纤光缆
PBR紧包光纤有着卓越的抗弯曲性能，弯曲附加损耗比普通单模光纤改善100倍。
PBR紧包光纤如同铜缆那样易于安装，入户光缆往往面临小安装半径、直角转弯、在小型盒内成端并打圈。
PBR紧包光纤拥有非常好的承受高功率的能力，R<10mm，注入功率500mW时，涂覆层的温度低于85℃ ，有利于保护光纤（SMF光纤在同样条件下，涂覆层的温度最高可达500℃，不利于光信号传输）。适用波分复用的开通。
2、PBR跳纤与其它跳纤对比（见表1）
注：上述三种光纤跳纤的插/回损耗相同。
3、PBR跳纤试验图片
（1）弯曲缠绕试验（图2）：
图2 PBR跳纤弯曲缠绕试验
（2）直角弯曲试验（图3）：
三、快速追踪光纤活动连接器的应用
光纤活动连接器在机房施工时，负责施工部门，不负责维护，在维护部维护时，光纤活动连接器一端发生问题时，维护人员很难快速找到光纤活动连接器的另一端，目前采用的方法是：依据光纤活动连接器上的标识来进行确认。这样做非常的费时，特别是不同机柜、不同机房、不同楼层等不同区域时，该项工作就变得尤为突出，再加上施工部的施工人员与维护部的维护人员缺乏有效的沟通，该项工作的难度将再次增加。
在施工、维护方面凸显的问题上，深圳市特发信息光网科技股份有限公司为解决运营商在维护上的麻烦，特开发出快速追踪的光纤活动连接器，为运营商在维护时快速找到问题提供方便、快捷。
1、快速追踪光纤活动连接器的原理
快速追踪光纤活动连接器的原理：在不改变目前现有的光纤活动连接器的光学性能、机械性能、环境性能、燃烧性能、使用寿命等性能的基础上，增加光纤活动连接器的快速追踪功能。它的追踪的理念为：在光纤活动连接器的连接器上增加红色光或语音功能来满足追踪效果。达到发现问题时，快速、准确的定位光纤活动连接器的异常端。
深圳市特发信息光网科技股份有限公司为达到上述要求，首先制作特殊的光缆，然后在光缆上制作常规的连接器，再在光纤活动连接器上增加追踪用的追踪器（见图5）。最长可以追踪300米长的光纤活动连接器。适用单芯光缆、双芯光缆、多芯光缆；非金属加强光缆、铠装光缆等（0.9外径光缆不适用）。适用任何的光纤活动连接器型号，如：SC、FC、LC等。在成本上，随著技术的成熟、量的增加，成本也会降低。
快速追踪光纤活动连接器，它满足常规光纤活动连接器的性能的同时，方便布线、操作简便。同时在使用追踪功能时，操作简便，设备维护技能易掌握，操作人员只要将追踪开关放置在追踪器上，打开开关，就可完成追踪要求。
2、快速追踪光纤活动连接器的市场预测
深圳市特发信息光网科技股份有限公司前期在与三大运营商的机房维护人员沟通时，普遍反应问题为：很难快速找到异常光纤活动连接器的两端。因此希望我们能解决他们的难题，这样能为他们的维护成本有非常大的降低。故从运营商的需求分析，我们已经掌握并解决他们的难题，再从市场需求分析，目前三大运营商每年招标公示的光纤活动连接器的量分析，如有三分之一的量，用在机房中，最少有1亿的光纤活动连接器需要用到此类技术。
四、结论
综上所述，特发信息光网科技股份有限公司研发的PBR光缆及用其制作的光纤活动连接器，在其性能上可以很好的与铠装光缆及其制作的光纤活动连接器进行结合，PBR光缆制作的光纤活动连接器其性能基本可以替代铠装光缆。免压接光纤活动连接器从技术、原理上分析，对光纤活动连接器的产能提升、品质提高、成本下降将产生非常大的影响。快速追踪光纤活动连接器从技术、原理、市场分析，将是光纤活动连接器的一场革命。
目前的光纤活动连接器采用压接的方式固定插头与光缆之间的拉力，但由于目前市场在价格方面的压低，对品质控制的要求没有相应的跟进，导致部分品质隐患，如：压接不牢，在施工中易拉脱；压接太紧，在对接时，光纤不能自由后移，光纤产生微弯，导致衰减不合格，等等。同时由于运营商的快速发展，施工人员的培训不能及时跟进，导致部分人员对光纤活动连接器不了解，在施工中当电线对待，直接拉连接器的插头，致使此类异常发生的概率也大为提高。
深圳市特发信息光网科技针对此类品质问题，对产品进行针对性的改进。在不改变目前现有的光纤活动连接器的光学性能、机械性能、环境性能、燃烧性能、使用寿命等性能的基础上，优化工艺，简化生产流程，开发出免压接光纤活动连接器。
深圳市特发信息光网科技为达到上述设计要求，首先设计专用的散件，再依据生产普通光纤活动连接器的工艺、流程生产。该工艺彻底克服了光纤活动连接器由于压接不紧，导致在施工中连接器被拉脱的现象；同时也克服了光纤活动连接器在压接时，由于压接太紧，光纤不能自由后移，导致衰减不合格的现象。此种工艺的设计，也可以降低消耗，即，在常规光纤活动连接器在生产时，由于员工的注意力不集中，压接模具尺寸偏差、磨损，新人的操作不到位等因素，产生压接不合格。同时我们也考虑到拉力，我们采用螺旋式结构，将芳纶、外皮采用螺旋的方式夹在散件上，该拉力可以达到10kg以上；此种产品的设计适合单、双芯光缆，分支光缆等光缆；此种产品的设计适合SC光纤活动连接器；在成本上与目前市场上的成本持平。
免压接光纤活动连接器，它满足常规光纤活动连接器的性能的同时，方便布线、操作简便。同时在生产时，简短、省人力，减少品质异常的概率。
二、特殊光缆（PBR）产品简介
PBR（Pressive bending resistance）跳纤，是用PBR材料制造室内单芯或双芯光缆，使用该种抗弯耐压光缆制造尾纤/跳纤，缩小尾纤/跳纤弯曲半径，节省设备尾纤/跳纤的盘绕空间，增强尾纤/跳纤的抗压能力。
目前使用的光纤尾纤/跳纤其弯曲半径大（30mm），直角弯曲能力差，抗侧压能力差，尾纤在设备中盘绕形成压线或直角弯曲的情况下，光纤受侧向压力会导致光通信信号的减弱甚至中断。而使用PBR材料制造跳纤光缆，最小弯曲半径可达5mm，角弯曲能力比普通光缆提高近100倍；使尾纤/跳纤的抗侧压能力与普通尾纤相比提高近30倍，与铠装跳纤抗侧压能力相当。使用PBR光纤尾纤/跳纤，其设备上面的尾纤存储空间的利用率得到提升，避免了由于光纤压线或直角弯曲而导致的光通讯信号减弱或通信中断的现象。
1、PBR跳纤光缆的制造工艺
光纤的涂覆保护层使用特选的PBR紧包材料进行保护，提高抗弯、抗侧压能力。由图1可以看出，紧套内层较软，可以隔离外部作用力，使光纤犹如在空心管中，并且在去除紧套时，可避免损伤光纤。
图1 PBR跳纤光缆
PBR紧包光纤如同铜缆那样易于安装，入户光缆往往面临小安装半径、直角转弯、在小型盒内成端并打圈。
PBR紧包光纤拥有非常好的承受高功率的能力，R<10mm，注入功率500mW时，涂覆层的温度低于85℃ ，有利于保护光纤（SMF光纤在同样条件下，涂覆层的温度最高可达500℃，不利于光信号传输）。适用波分复用的开通。
2、PBR跳纤与其它跳纤对比（见表1）

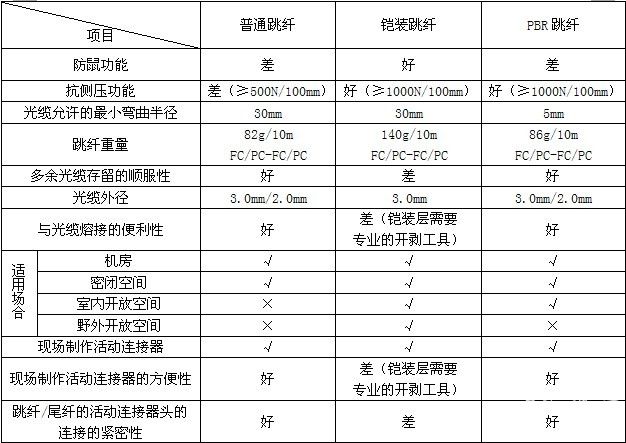

表1 PBR跳纤与普通跳纤/铠装跳纤的性能比较
表2 PBR跳纤与普通跳纤/铠装跳纤的使用比较
（1）弯曲缠绕试验（图2）：
图2 PBR跳纤弯曲缠绕试验
图3 PBR跳纤直角弯曲试验

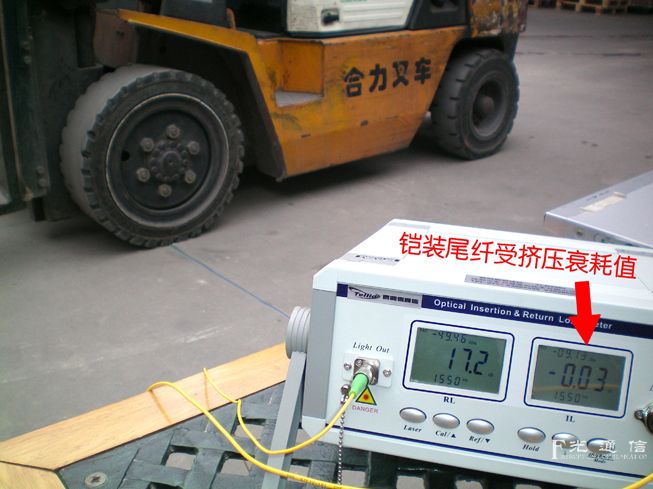

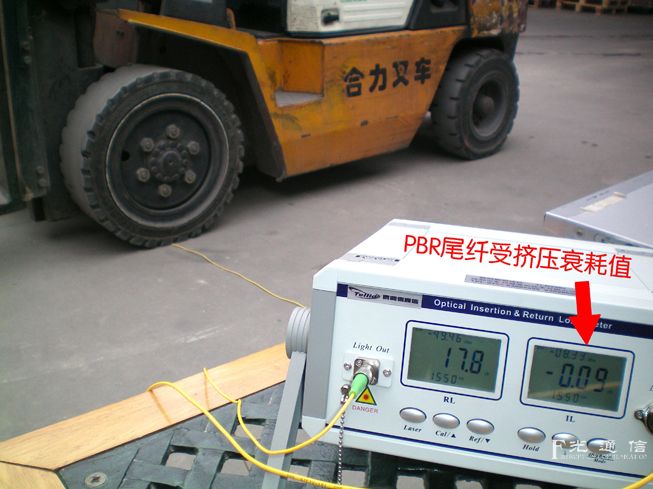

（3）压力测试试验（图4）：
图4 PBR跳纤压力测试试验
三、快速追踪光纤活动连接器的应用
光纤活动连接器在机房施工时，负责施工部门，不负责维护，在维护部维护时，光纤活动连接器一端发生问题时，维护人员很难快速找到光纤活动连接器的另一端，目前采用的方法是：依据光纤活动连接器上的标识来进行确认。这样做非常的费时，特别是不同机柜、不同机房、不同楼层等不同区域时，该项工作就变得尤为突出，再加上施工部的施工人员与维护部的维护人员缺乏有效的沟通，该项工作的难度将再次增加。
在施工、维护方面凸显的问题上，深圳市特发信息光网科技股份有限公司为解决运营商在维护上的麻烦，特开发出快速追踪的光纤活动连接器，为运营商在维护时快速找到问题提供方便、快捷。
1、快速追踪光纤活动连接器的原理
快速追踪光纤活动连接器的原理：在不改变目前现有的光纤活动连接器的光学性能、机械性能、环境性能、燃烧性能、使用寿命等性能的基础上，增加光纤活动连接器的快速追踪功能。它的追踪的理念为：在光纤活动连接器的连接器上增加红色光或语音功能来满足追踪效果。达到发现问题时，快速、准确的定位光纤活动连接器的异常端。
深圳市特发信息光网科技股份有限公司为达到上述要求，首先制作特殊的光缆，然后在光缆上制作常规的连接器，再在光纤活动连接器上增加追踪用的追踪器（见图5）。最长可以追踪300米长的光纤活动连接器。适用单芯光缆、双芯光缆、多芯光缆；非金属加强光缆、铠装光缆等（0.9外径光缆不适用）。适用任何的光纤活动连接器型号，如：SC、FC、LC等。在成本上，随著技术的成熟、量的增加，成本也会降低。
快速追踪光纤活动连接器，它满足常规光纤活动连接器的性能的同时，方便布线、操作简便。同时在使用追踪功能时，操作简便，设备维护技能易掌握，操作人员只要将追踪开关放置在追踪器上，打开开关，就可完成追踪要求。
2、快速追踪光纤活动连接器的市场预测
深圳市特发信息光网科技股份有限公司前期在与三大运营商的机房维护人员沟通时，普遍反应问题为：很难快速找到异常光纤活动连接器的两端。因此希望我们能解决他们的难题，这样能为他们的维护成本有非常大的降低。故从运营商的需求分析，我们已经掌握并解决他们的难题，再从市场需求分析，目前三大运营商每年招标公示的光纤活动连接器的量分析，如有三分之一的量，用在机房中，最少有1亿的光纤活动连接器需要用到此类技术。
图5 快速追踪光纤活动连接器
四、结论
综上所述，特发信息光网科技股份有限公司研发的PBR光缆及用其制作的光纤活动连接器，在其性能上可以很好的与铠装光缆及其制作的光纤活动连接器进行结合，PBR光缆制作的光纤活动连接器其性能基本可以替代铠装光缆。免压接光纤活动连接器从技术、原理上分析，对光纤活动连接器的产能提升、品质提高、成本下降将产生非常大的影响。快速追踪光纤活动连接器从技术、原理、市场分析，将是光纤活动连接器的一场革命。
