来源:《光电通信》杂志2016年5/6月刊
普天法尔胜光通信有限公司 马春平
摘要:本文主要通过分析216芯S-Z绞合光缆的结构特点,揭开各层间的工艺控制差异,研究双层绞光缆的设计要求和工艺技术,确保光缆的技术参数达到预期效果,提高双层绞大芯数光缆的衰减指标。
关键词:大芯数;双层绞;拉伸窗口;气吹微缆;工艺调整;材料选型
引言
随着人们对通信服务要求的不断增强,光通信线缆产业也获得了高速发展。在通信线路建设中对光缆芯数的需求也越来越大,在城域网建设中,很多通信光缆的光纤芯数已经超过144芯。国内三大运营商超过144芯的光缆已经普遍采用带状光缆,但是在东南亚和南美的一些国家,由于技术发展水平、线路设计习惯等原因,还是用分立式光缆的比较多,超过144芯的光缆在产品设计时往往采用束管双层绞合结构。
在欧洲,英国、丹麦等国家大芯数的气吹微缆也得到应用,超过144芯微缆也采用束管双层绞合结构,因为是微缆,光缆结构特别小,工艺加工难度尤其高。本文介绍一些对该类型光缆生产的衰减指标控制很有效果的工艺方法。
一、光缆性能要求和结构特点

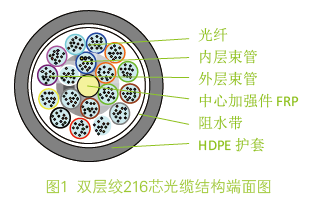

我公司接到一个外贸订单,客户需要一批216芯G.652D非金属光缆,光缆结构与GYFTY类似,半干式缆芯双层绞合外纵包阻水带,标称1.8mm厚度 HDPE护套,外径要求不大于Ф14.0mm,短期抗拉力1500N(光纤应变≤0.10%),短期抗侧压1000N/100mm,储存敷设运行环境温度-10℃~+70℃,光纤衰减要求小于0.21dB @1550nm,小于0.35dB @1310nm。光缆的具体结构如图1所示。
……
